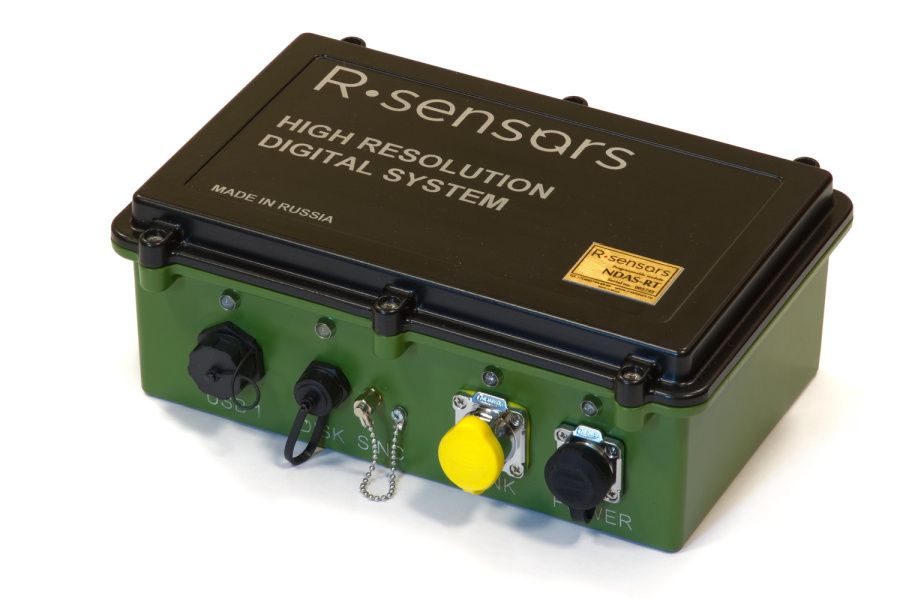

Высокоразрядный сейсмический регистратор NDAS-8456N
Высокоразрядный сейсмический регистратор NDAS-8456N предназначен для сбора и телеметрической передачи высококачественных данных в составе сейсмических сетей стационарного наблюдения, а также для сохранения данных на локальном накопителе.
Обеспечивает синхронную регистрацию данных по 6 каналам с разрешением 32 бит и предназначен для подключения аналоговых приборов различных производителей.
Динамический диапазон регистратора превышает 138 дБ.
Кроме аналоговых приборов, имеется возможность дополнительно подключать цифровые сейсмометры и акселерометры производства Р-сенсорс. Данные сохраняются в файле на локальной SD-карте, а также на внешних USB накопителях в формате miniSEED v3, в бинарном и ASCII форматах.
Для телеметрии используется протокол SeedLink v4 с размером пакета 100 мс.
При работе в составе систем раннего оповещения используется режим регистрации с минимальной задержкой.
Система тактируется высокоточным кварцем, корректируемым с применением внешних источников сигналов точного времени GPS/GLONASS, а также через Ethernet по протоколам NTP и PTP.
Регистратор содержит 4 вспомогательных канала, а также реле сигнализации для управления внешними исполнительными устройствами.
Регистратор имеет двуязычный интерфейс - русский и английский. Возможна установка языка интерфейса по требованию заказчика.
Опционально возможно подключение дополнительной периферии.
Характеристики доставка и гарантия
| Наличие | на заказ |
| Комплектация | Стандартный 1,5 м кабель USB A/B, 3 м активная GPS антенна, антенна Wi-Fi SMA (опция), карта microSD 32 ГБ, руководство по эксплуатации |
| Динамический диапазон | 138,1 дБ при 100 выб/сек |
| Напряжение питания | 12 - 48 В (7,5 - 60 В допустимое) |
| Номинальное потребление | 1,5 Вт без питания датчиков, без опции Wi-Fi, 3G, при отключенном Ethernet; 2,2 Вт типовое среднее |
| Количество каналов регистрации | 6 |
| Температурный диапазон | -20...+85°C - стандартная SD-карта |
| Частота опроса АЦП | 1, 10, 50, 100, 125, 250, 500, 1000, 2000, 4000 Гц |
| Коэффициенты усиления | 1, 2, 4, 8, 16, 32, 64 |
| Разрядность АЦП | 32 разряда |
| Стабильность опорного генератора | 0.5 ppm |
| Режимы записи данных | постоянный, по календарю |
| Форматы записи данных | binary, ASCII, miniSEED v3 |
| Хранение данных | microSD 32 ГБ, опция до 512 ГБ |
| Передача данных | SeedLink v4 по сети Ethernet |
| Встроенные датчики для мониторинга состояния прибора | температура, влажность |
| Тип разъемов | 7-контакт., питание и интерфейс RS-485; 10-контакт., входы основного АЦП калибровки и питания датчиков (2 шт); входы вспомогательных АЦП и выходы реле сигнализации (1 шт); micro USB-B – разъём чтения данных и конфигурирования; разъём типа RJ-45 для подключения Ethernet; USB-A – разъём подключения внеш. накопителя, цифр. датчиков CME-ND; SMA-F – для подключения антенн GPS / Wi-Fi / 3G / 4G / LTE |
| Точность синхронизации | < 10 мксек |
| Спутниковый приемник | GPS / GLONASS |
| Вспомогательный АЦП | 12 бит; 4 синфазных или 2 псевдодифференциальных канала; 0,1, 1,0, 4,0 выб/сек |
| Дополнительные сетевые опции | Расширение числа каналов АЦП до 24, проводной интерфейс RS-485 для подключения внешних датчиков |
| Материал корпуса | Алюминиевый сплав, водонепроницаемый корпус IP-66 |
| Размеры | 275 х 190 х 100 мм с учётом разъёмов |
| Вес | 2,4 кг |
